顯微鏡目鏡系列—對稱式目鏡

顯微鏡目鏡系列之對稱式目鏡

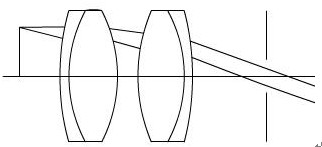

對稱式目鏡是目前廣泛應用于體視顯微鏡的的一種中等視場目鏡，結構如下圖所示：

對稱式目鏡結構

它是由兩個雙膠合透鏡組成，為了加工方便，這兩個透鏡組采用相同的結構。對稱式目鏡要求各組透鏡自行校正色差，這樣倍率色差也隨之而校正。它還能校正兩種像差，慧差和象散。和上述三種目鏡比較，對稱目鏡的結構更緊，因此場曲更小。
對稱式目鏡的特點之一是出瞳距離較大，可以達到，視場大約40度。又由于出瞳距離比較大，有利于縮小整個儀器的體積和重量，因此除了應用于體視顯微鏡中，在一些中等倍率和出瞳距離要求都比較大的望遠系統中使用的很多。
對于由兩個薄透鏡構成的光學系統，其光角度為

，

這種系統產生的場曲決定于：

，

其中，分別是兩透鏡的光角度， 為兩個透鏡的間隔。當5同為正光焦度時，場曲隨間隔 d 的增大而增大，當5為異號光焦度時，場曲隨間隔的增大而減小。根據這些關系可以發現，對稱式目鏡的結構對廠區的校正是非常有利的。因為他的兩塊負透鏡在目鏡的外側，相距較大的間隔，而它的兩塊正透鏡在目鏡的內側，彼此非常靠近。所以，對稱目鏡是產生場曲較小的結構形式。
但是，雙膠合透鏡的膠合面半徑比較小，該面上產生的高級球差比較大，限制了這種目鏡的視場。
