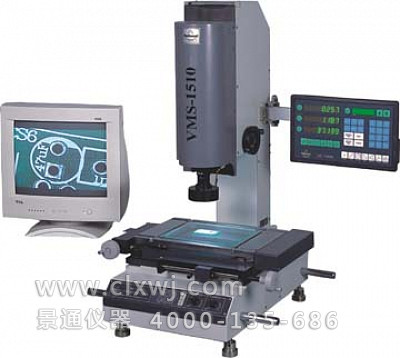

| 影像測量儀： VMS-1510C/VMS-2010C/VMS-2515C/VMS-3020C/VMS-4030C |
|
|
影像測量儀系列產品 |
|
| VMS系列標準型 |
| ? |
| ?1/3"彩色CCD攝像機 |
| 變焦物鏡倍率 0.7 ～? |
| 4.5X配合電子影像尋 |
| 邊,操作簡便,減少瞄 |
| 準誤差 |
| 儀器用途 |
? |
| 儀器適用于以二坐標測量為目的的一切應用領域,機械、電子、儀表、塑膠等行業廣泛使用 |
| 特 點 |
| ★ 儀器裼貌噬CD攝象機、變焦物鏡與十字線發生器作為測量瞄準系統; |
| ★ 由二座標工作臺、光懦哂C-3000電箱成數位測量及資料處理系統; |
| ★ 儀器具有多種資料處理、顯示、輸入、輸出功能,特e是工件擺正功能非常實用; |
| ★ 儀器備有RS232介面,與電腦連接線,采用專門測量軟件M2D可對測繪圖形進行處理及輸出 |
| 規格參數 |
|
儀器型號
|
VMS-1510C
|
VMS-2010C
|
VMS-2515C
|
VMS-3020C
|
VMS-4030C
|
|
工作臺
|
金屬臺尺寸(mm)
|
354 ×228
|
404 ×228
|
450 ×280
|
500 ×330
|
606 ×466
|
|
玻璃臺尺寸(mm)
|
210 ×160
|
260 ×160
|
306 ×196
|
350 ×280
|
450 ×350
|
|
運動行程 (mm)
|
150 ×100
|
200 ×100
|
250 ×150
|
300 ×200
|
400 ×300
|
|
儀器重量( kg )
|
100
|
110
|
120
|
140
|
240
|
|
外形尺寸(長)х(寬)х(高) mm
|
756 х 540 х 860
|
756 х 540 х 860
|
720 х 950 х 1020
|
|
測量瞄準系統
|
攝影機: 彩色1/3"CCD攝影機???????????????顯示器 : 15 英寸彩色顯示器 |
| 變焦物鏡倍率: 0.7~4.5X ??????????????????????工作距離 : 108mm |
| 視頻線倍率: 40~255X ??????????????????????????物方視場 : 7~1.1mm |
| 雙十字線發生器 ?????????????????????????????????數顯解析度 : 0.001mm |
|
Z軸升降: 150 mm
|
X.Y坐標y量示值差≤ （3+L/75)μm L為被測長度(單位：mm)； |
| ?????????照明: 表面光源與透射光源均用LED , 亮度可調電源: 220V(AC) , 50HZ , 30W |
|
| 儀器標準配置及選購件 ( 0.5X附加鏡 , 2X附加鏡 , 特殊配備0.5X鏡筒 ) |
|
儀器配件
|
1X鏡筒 (標準配備)
|
0.5X鏡筒 (選購)
|
工作距離(mm)
|
|
變焦鏡
|
0.7X~4.5X
|
0.7X~4.5X
|
|
附加鏡
|
視頻倍率
|
物方視場(mm)
|
視頻倍率
|
物方視場(mm)
|
|
0.5X (選)
|
20X～128X
|
14～2.2
|
10X～65X
|
28～4.4
|
189
|
|
標準配置
|
40X～255X
|
7～1.1
|
20X～130X
|
14～2.2
|
108
|
|
2 X (選)
|
80X～510X
|
3.5～0.6
|
40X～260X
|
7～1.1
|
38
|
|
|
